Wprowadzenie

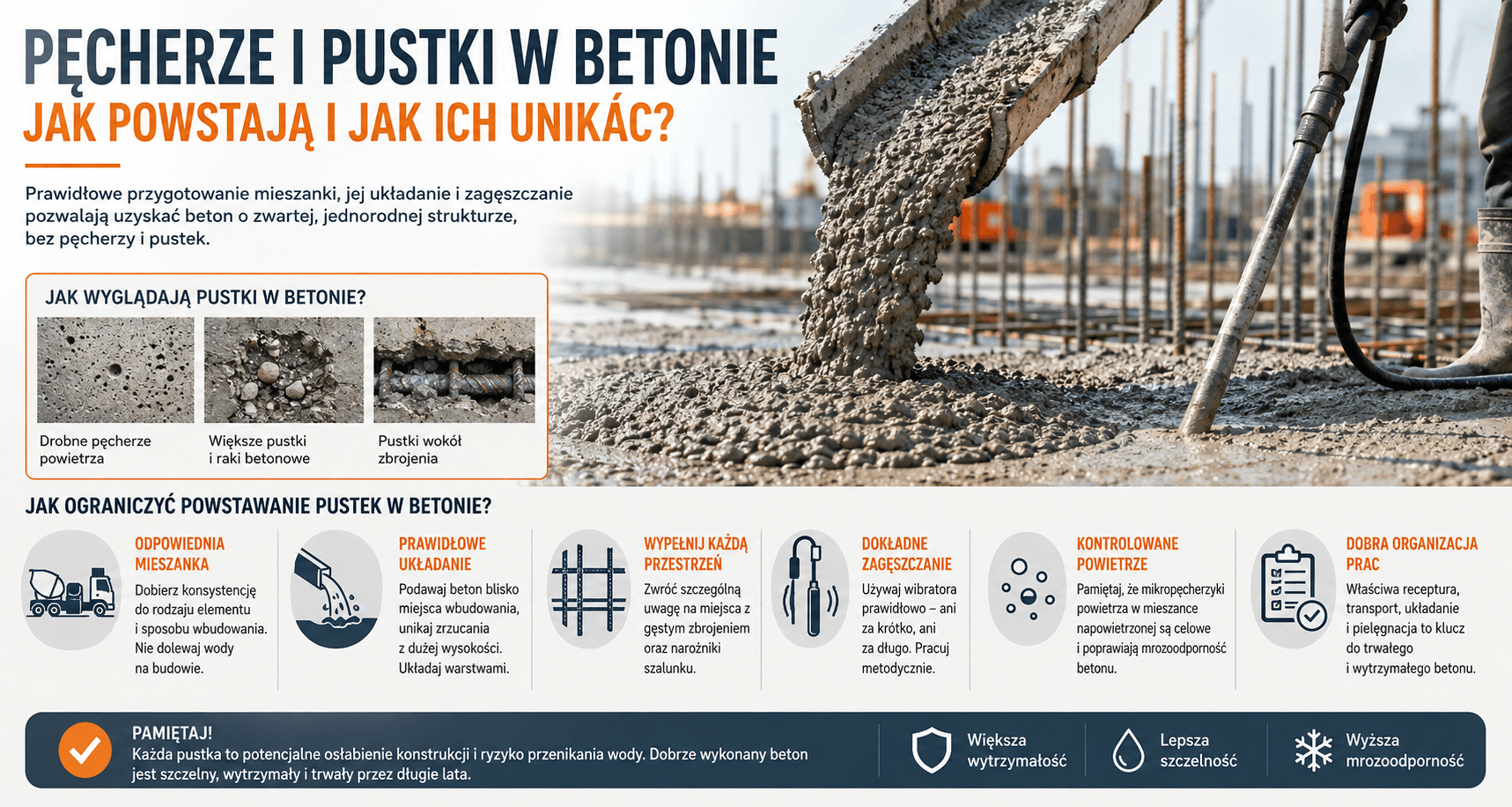

Prawidłowo wykonany beton powinien mieć możliwie jednorodną i zwartą strukturę, w której cement, kruszywo, woda oraz pozostałe składniki są równomiernie rozmieszczone. W praktyce wewnątrz betonu zawsze występują pewne ilości porów i powietrza, jednak problem pojawia się wtedy, gdy powstają większe pęcherze lub pustki będące efektem błędów podczas przygotowania, układania albo zagęszczania mieszanki.
Takie miejsca mogą być widoczne na powierzchni po zdjęciu szalunków w postaci charakterystycznych ubytków, raków czy skupisk odsłoniętego kruszywa. Część pustek może jednak znajdować się głębiej w elemencie i pozostawać niewidoczna. Ich występowanie może wpływać na szczelność, wytrzymałość oraz trwałość wykonanej konstrukcji.
Szczególne znaczenie ma to w przypadku elementów konstrukcyjnych, takich jak fundamenty, słupy, belki czy ściany żelbetowe. Jeżeli mieszanka nie wypełni dokładnie przestrzeni pomiędzy zbrojeniem i szalunkiem, mogą powstać miejsca o nieprawidłowej strukturze. Zwiększa to również możliwość przenikania wody oraz innych czynników zewnętrznych w głąb betonu.
Przyczyn powstawania pustek może być wiele. Znaczenie mają między innymi konsystencja mieszanki, sposób jej podawania, wysokość zrzutu, rozmieszczenie zbrojenia oraz przede wszystkim prawidłowe zagęszczenie.
Dlatego uzyskanie dobrej jakości betonu nie kończy się w momencie jego wyprodukowania. Równie istotne jest właściwe wbudowanie mieszanki na placu budowy. Odpowiednia organizacja prac i przestrzeganie zasad technologicznych pozwalają znacznie ograniczyć ryzyko powstawania niepożądanych pustek.
Czym są pęcherze, pory i pustki występujące w betonie
W strukturze betonu naturalnie występują niewielkie ilości powietrza oraz różnego rodzaju pory. Nie wszystkie są wadą materiału. Część bardzo małych przestrzeni jest naturalnym efektem procesu przygotowania i wiązania mieszanki, a w przypadku betonu napowietrzonego mikropęcherzyki mogą być wprowadzane celowo, aby zwiększyć jego odporność na zamarzanie i rozmrażanie. Problemem są przede wszystkim większe, niekontrolowane pustki powstające podczas wykonywania elementu.
Pęcherze powietrza mogą zostać uwięzione w mieszance podczas jej układania. Jeżeli beton nie zostanie odpowiednio zagęszczony, powietrze nie ma możliwości wydostania się na powierzchnię i pozostaje wewnątrz konstrukcji. Po stwardnieniu tworzy charakterystyczne wolne przestrzenie, które mogą mieć różną wielkość.
Większe pustki i tak zwane raki betonowe powstają najczęściej wtedy, gdy mieszanka nie wypełni dokładnie przestrzeni pomiędzy kruszywem, zbrojeniem i szalunkiem. Na powierzchni elementu mogą być wtedy widoczne nieregularne zagłębienia, odsłonięte ziarna kruszywa lub fragmenty o wyraźnie mniej zwartej strukturze.
Istotne jest rozróżnienie kontrolowanego napowietrzenia od przypadkowo uwięzionego powietrza. W pierwszym przypadku bardzo małe pęcherzyki są równomiernie rozmieszczone i stanowią element zaprojektowanej mieszanki. W drugim większe pustki są niepożądanym efektem wykonawczym.
Im większa liczba i rozmiar takich pustek, tym większe może być ich znaczenie dla właściwości gotowego elementu. Dlatego właściwe przygotowanie mieszanki, jej prawidłowe układanie oraz dokładne zagęszczenie są kluczowe dla uzyskania zwartej i jednorodnej struktury betonu.
Jak niewłaściwe zagęszczanie prowadzi do powstawania pustek
Zagęszczanie betonu ma za zadanie usunąć z mieszanki przypadkowo uwięzione powietrze i umożliwić jej dokładne wypełnienie całej przestrzeni pomiędzy szalunkiem oraz zbrojeniem. Jeżeli proces ten zostanie wykonany niewłaściwie, wewnątrz elementu mogą pozostać pęcherze i większe pustki, które po stwardnieniu betonu tworzą osłabione miejsca o mniej jednorodnej strukturze.
Jednym z najczęstszych błędów jest zbyt krótkie lub niedokładne wibrowanie mieszanki. Beton nie zdąży wtedy odpowiednio się ułożyć, a część powietrza pozostaje zamknięta wewnątrz. Problem może być szczególnie widoczny w miejscach z gęstym zbrojeniem, przy narożnikach oraz w trudno dostępnych fragmentach szalunku.
Niekorzystne może być również zbyt intensywne lub zbyt długie wibrowanie. W takiej sytuacji może dojść do segregacji składników mieszanki, czyli oddzielania się cięższego kruszywa od zaczynu cementowego. Zamiast poprawić strukturę betonu, nadmierne zagęszczanie może więc prowadzić do jej pogorszenia.
Znaczenie ma także sposób prowadzenia wibratora. Powinien być wprowadzany w odpowiednich odstępach, tak aby kolejne strefy zagęszczania częściowo na siebie zachodziły. Ważne jest również, aby mieszanka była układana warstwami o odpowiedniej grubości.
Prawidłowe zagęszczenie pozwala uzyskać bardziej zwartą i jednorodną strukturę, ograniczyć liczbę przypadkowych pustek oraz poprawić kontakt betonu ze zbrojeniem. Dlatego jest to jeden z najważniejszych etapów całego procesu betonowania.
Wpływ konsystencji i składu mieszanki na strukturę betonu
Konsystencja oraz odpowiednio dobrany skład mieszanki betonowej mają duży wpływ na to, jak beton zachowuje się podczas układania i zagęszczania. Jeżeli mieszanka nie jest dostosowana do rodzaju wykonywanego elementu, może mieć trudności z dokładnym wypełnieniem szalunku i przestrzeni pomiędzy prętami zbrojeniowymi. W efekcie wzrasta ryzyko pozostawienia pęcherzy powietrza oraz większych pustek.
Zbyt sztywna mieszanka może być trudna do prawidłowego rozprowadzenia, szczególnie w elementach o skomplikowanym kształcie lub gęstym zbrojeniu. Beton może wtedy nie dotrzeć do wszystkich miejsc, a samo wibrowanie nie zawsze wystarczy do usunięcia powstałych przestrzeni.
Nie oznacza to jednak, że rozwiązaniem jest maksymalne zwiększenie płynności betonu. Zbyt ciekła mieszanka, szczególnie jeśli jej konsystencję zmieniono poprzez niekontrolowane dodanie wody na budowie, może wykazywać większą skłonność do segregacji. Cięższe ziarna kruszywa mogą opadać, natomiast woda i zaczyn cementowy przemieszczają się w górne partie elementu. Prowadzi to do powstania niejednorodnej struktury.
Znaczenie mają również proporcje poszczególnych składników, uziarnienie kruszywa oraz zastosowane domieszki. Receptura powinna zapewniać mieszance właściwą urabialność przy jednoczesnym zachowaniu wymaganych parametrów gotowego betonu.
Dlatego konsystencja powinna być dobierana już na etapie zamówienia z uwzględnieniem sposobu podawania mieszanki, rodzaju konstrukcji oraz rozmieszczenia zbrojenia. Odpowiednio przygotowany beton jest łatwiejszy do prawidłowego wbudowania i zagęszczenia, co pozwala ograniczyć ryzyko powstawania niepożądanych pustek.
Jak sposób układania betonu może zwiększać ryzyko powstawania pustek
Sposób, w jaki mieszanka betonowa jest podawana i układana w szalunku, ma duży wpływ na strukturę gotowego elementu. Nawet beton o prawidłowo dobranej recepturze może po stwardnieniu zawierać pustki, jeżeli podczas jego wbudowywania popełnione zostaną błędy. Szczególne znaczenie mają wysokość podawania mieszanki, grubość kolejnych warstw oraz dokładne wypełnienie przestrzeni wokół zbrojenia.
Jednym z problemów jest zrzucanie betonu ze zbyt dużej wysokości. Może to sprzyjać segregacji mieszanki, podczas której cięższe ziarna kruszywa oddzielają się od zaczynu cementowego. W rezultacie struktura gotowego elementu może być nierównomierna, a w niektórych miejscach mogą pojawić się skupiska kruszywa i wolne przestrzenie.
Betonu nie powinno się również układać jednorazowo w zbyt grubych warstwach. Utrudnia to skuteczne zagęszczenie całej objętości mieszanki. Wibrator może nie dotrzeć do głębszych partii, przez co znajdujące się tam powietrze pozostanie uwięzione.
Szczególnej uwagi wymagają elementy z gęsto rozmieszczonym zbrojeniem. Mieszanka musi swobodnie przepłynąć pomiędzy prętami i dokładnie wypełnić wszystkie narożniki szalunku. Nieprawidłowy sposób podawania może doprowadzić do zatrzymania większych ziaren kruszywa i powstawania pustych przestrzeni.
Dlatego beton powinien być układany równomiernie, warstwami i możliwie blisko miejsca docelowego. Połączenie właściwego sposobu podawania z prawidłowym zagęszczaniem pozwala ograniczyć segregację, usunąć przypadkowo uwięzione powietrze i uzyskać zwartą, jednorodną strukturę gotowego elementu.
Jak prawidłowo ograniczać ilość niepożądanego powietrza w betonie
Ograniczenie przypadkowo uwięzionego powietrza w betonie wymaga właściwego przeprowadzenia całego procesu – od przygotowania mieszanki aż po jej ułożenie i zagęszczenie. Nie chodzi przy tym o całkowite usunięcie powietrza z betonu. W niektórych mieszankach mikropęcherzyki wprowadzane są celowo, na przykład w celu zwiększenia mrozoodporności. Problem stanowią przede wszystkim większe, niekontrolowane pęcherze i pustki.
Podstawą jest odpowiednie zagęszczenie świeżego betonu. Najczęściej wykorzystuje się w tym celu wibratory, które wprawiają mieszankę w drgania. Dzięki temu składniki mogą dokładniej wypełnić wolne przestrzenie, a uwięzione powietrze przemieszcza się w kierunku powierzchni. Ważne jest jednak zachowanie właściwego czasu i sposobu wibrowania – zarówno niedostateczne, jak i nadmierne zagęszczanie może prowadzić do problemów.
Duże znaczenie ma również układanie betonu odpowiednimi warstwami. Pozwala to skuteczniej zagęścić całą objętość elementu, szczególnie w przypadku wysokich ścian, słupów czy konstrukcji z dużą ilością zbrojenia. Mieszanka powinna być podawana możliwie równomiernie i bez niepotrzebnego zrzucania z dużej wysokości.
Istotny jest także właściwy dobór konsystencji. Beton powinien być dostosowany do geometrii elementu, sposobu podawania oraz rozmieszczenia zbrojenia. Nie należy natomiast poprawiać jego urabialności poprzez samodzielne dolewanie wody na budowie.
Połączenie prawidłowej receptury, odpowiedniego sposobu układania i dokładnego zagęszczania pozwala znacząco ograniczyć powstawanie niepożądanych pustek. Dzięki temu beton uzyskuje bardziej jednorodną strukturę oraz parametry zgodne z założeniami projektowymi.
Podsumowanie
Pęcherze i pustki w betonie mogą powstawać na różnych etapach wykonywania konstrukcji. Wpływ mają na nie zarówno właściwości samej mieszanki, jak i sposób jej transportowania, podawania, układania oraz zagęszczania. Szczególnie niekorzystne są większe, przypadkowo uwięzione przestrzenie, które mogą prowadzić do powstawania raków betonowych i pogorszenia jednorodności gotowego elementu.
Jednym z najważniejszych etapów pozwalających ograniczyć takie problemy jest prawidłowe zagęszczanie. Odpowiednie wykorzystanie wibratora umożliwia usunięcie nadmiaru uwięzionego powietrza oraz dokładne wypełnienie mieszanką przestrzeni pomiędzy zbrojeniem i szalunkiem. Równie ważne jest układanie betonu warstwami oraz unikanie jego zrzucania ze zbyt dużej wysokości.
Znaczenie ma także odpowiednio dobrana konsystencja. Mieszanka powinna odpowiadać rodzajowi wykonywanego elementu, gęstości zbrojenia oraz sposobowi betonowania. Próby samodzielnego zwiększania jej płynności poprzez dolewanie wody mogą zaburzyć właściwe proporcje składników i pogorszyć parametry gotowego betonu.
Warto jednocześnie pamiętać o różnicy pomiędzy przypadkowo uwięzionym powietrzem a kontrolowanym napowietrzeniem. Drobne mikropęcherzyki mogą być celowo wprowadzane do mieszanki w celu uzyskania określonych właściwości, między innymi zwiększonej mrozoodporności.
Uzyskanie zwartego i jednorodnego betonu jest więc efektem całego procesu. Właściwa receptura, prawidłowe podawanie, staranne układanie oraz odpowiednie zagęszczenie wspólnie wpływają na trwałość, wytrzymałość i jakość wykonanej konstrukcji.
